Wykonanie tego zadania pozwoliło nam dołączyć do elitarnego grona kilku firm na rynku energetycznym, które kompleksowo budują sieci FDIR w Polsce. Prace formalno-prawne trwały od początku 2020 r. do marca 2022 r., kiedy to otrzymaliśmy ostatnie pozwolenie na budowę. Następnie ruszyła budowa linii i trwała niecałe 4 miesiące - to było naprawdę ekspresowe tempo! W efekcie powstała jedna z nielicznych sieci inteligentnych FDIR wybudowana na tak długim odcinku - ponad 13 km.
Szymon Wierzchowski
Dyrektor Projektu
Eltel Networks Energetyka SA
![Budowa sieci inteligentnej FDIR poprzez modernizację i przebudowę linii i stacji elektroenergetycznej SN i nn – eltelnetworks.pl](https://res.cloudinary.com/eltelnetworks/image/upload/f_auto,dpr_auto,q_auto,fl_progressive/w_767,h_958,c_scale/www-production-cms12/episerver/0cc81af4-b1f3-4ff5-8e23-d34c6425df5c/cs18_2.jpg)
FAKTY
Inwestor: ENEA Operator Sp. z.o.o.
Lokalizacja: Sicienko, woj. kujawsko - pomorskie
Koszt inwestycji: 8,7 mln PLN
Termin wykonania: 2022

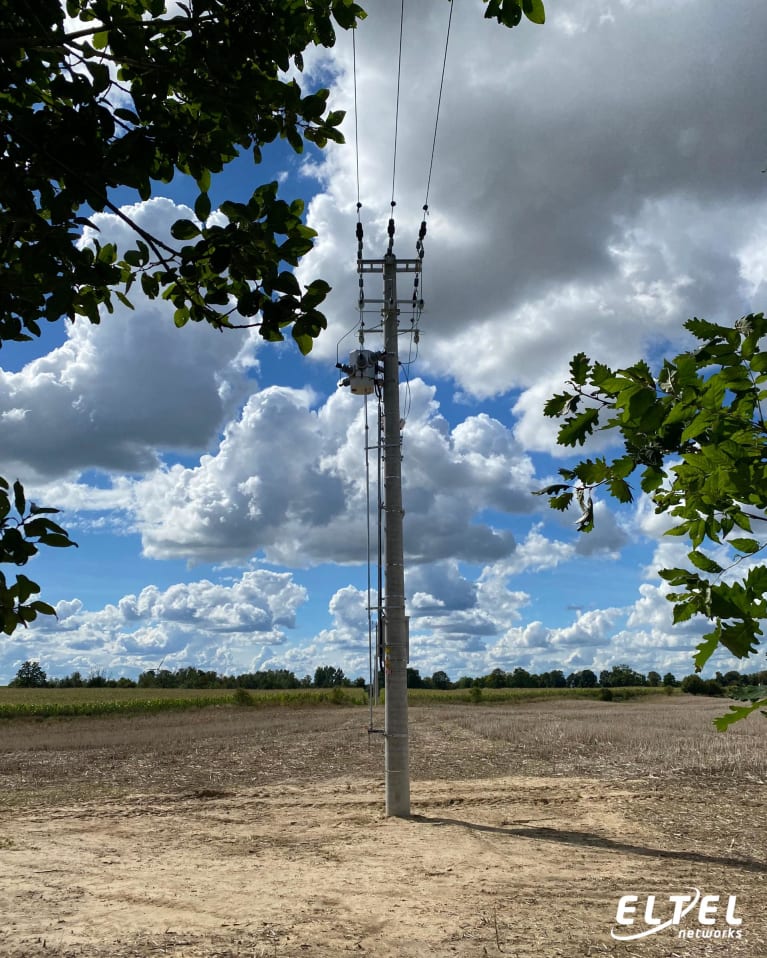

![Budowa sieci inteligentnej FDIR - budowa napowietrznej linii energetycznej 15 kV – eltelnetworks.pl](https://res.cloudinary.com/eltelnetworks/image/upload/f_auto,dpr_auto,q_auto,fl_progressive/w_767,h_958,c_scale/www-production-cms12/episerver/bd77d156-0098-4670-963f-7363cc421cf5/cs18_3.jpg)
DANE LINII
- 13,8 km linii przesyłowej
- 125 słupów energetycznych średniego napięcia
- budowa stacji transformatorowej Sicienko 5
WYZWANIE
Prace, których podjął się Eltel Networks polegały na budowie linii energetycznej SN FDIR Sicienko 5. System FDIR oznacza wykrycie miejsca zwarcia (FD - Fault Detection), jego izolację (I – Isolation), a następnie odbudowę zasilania (R – Restoration). Dokładny tytuł wykonanego zadania brzmiał „Budowa sieci inteligentnej na terenie województwa kujawsko-pomorskiego (OD Bydgoszcz) poprzez modernizację i przebudowę linii i stacji SN i nn, automatyzację linii i stacji w wyniku zastosowania zdalnego sterowania i elektroenergetycznej automatyki zabezpieczeniowej, w tym wskaźników przepływu prądów zwarciowych”. Nasze działania polegały na:
- ustanowieniu służebności na całej trasie linii energetycznej
- budowie ponad 11 km linii napowietrznej 15 kV
- budowie prawie 2,8 km linii kablowej
- budowie i uruchomieniu stacji transformatorowej Sicienko 5
- wymianie 82 liczników, 9 kompletów sensorów napięcia oraz 19 rozłączników THO
- konfiguracji sieci FDIR w systemie SCADA
EFEKT
Końcowym efektem naszych prac jest wybudowanie sieci inteligentnej FDIR w obszarze Sicienko. Zastosowany system FDIR umożliwia wykrycie miejsca zwarcia (FD - Fault Detection) oraz pozwala na jego izolację (I – Isolation) w celu odbudowy zasilania (R – Restoration). Rozwiązanie to znacząco wpływa na poprawę parametrów pracy sieci SN, stanowiąc jeden z elementów kompleksowego systemu automatyzacji pracy sieci i obsługi awarii. Inwestor, poprzez zastosowanie systemu FDIR, uzyskał:
- poprawę wydajność sieci
- poprawę warunków zarządzania siecią
- wzmocnienie bezpieczeństwa energetycznego w rejonie gminy Sicienko
- zmniejszenie ilości odbiorców pozbawionych zasilania w sytuacji awaryjnej
- zwiększenie bezpieczeństwa pracy i ludzi
Eltel Networks po raz pierwszy wykonywał prace związane z budową sieci inteligentnych FDIR, co pozwoliło nam zdobyć unikalne doświadczenie praktyczne i z sukcesem zakończyć inwestycję.
![Budowa i uruchomienie stacji transformatorowej Sicienko 5 – eltelnetworks.pl](https://res.cloudinary.com/eltelnetworks/image/upload/f_auto,dpr_auto,q_auto,fl_progressive/w_767,h_755,c_scale/www-production-cms12/episerver/ac71d2da-c2f0-4706-a44d-e3d11e9141ef/cs18_4.jpg)
![Budowa sieci inteligentnej FDIR – protokół odbioru technicznego – eltelnetworks.pl](https://res.cloudinary.com/eltelnetworks/image/upload/f_auto,dpr_auto,q_auto,fl_progressive/w_767,h_755,c_scale/www-production-cms12/episerver/3dbcb9c3-a045-47ad-9cb1-1ef3377943dc/cs18_5.jpg)
